1. 卷积究竟同时完成哪两件事？

普通卷积用每个输入通道的空间邻域共同产生每个输出通道。若核为 $k\times k$、输入通道 $M$、输出通道 $N$，忽略 bias，每个输出位置需要 $k^2MN$ 次乘加。MobileNet 的 depthwise 先在每个输入通道内做空间过滤，再用 $1\times1$ pointwise 在通道间混合；账目成为 $k^2M+MN$。MobileNet，2017。

取 $k=3,M=32,N=64$，普通卷积为 18,432 MAC，分解后是 $288+2,048=2,336$ MAC，约相差 7.89 倍。若输出有 $H_oW_o$ 个位置，再共同乘上该位置数。各自的参数数目恰等于各自每输出位置的 MAC 数；两种结构的参数数目并不相同，激活大小也不能从参数量推出。

分解限制了可表达的核形式，因此不是任意普通卷积的无损等价变形。7.89 是算术工作之比，绝不是已经测得的手机加速倍数。返回 卷积分解。

2. 为什么先扩展，又线性压回去？

MobileNetV2 的 inverted residual 先把较窄输入扩到更宽的中间通道，在其中做 depthwise 处理，再线性投影回窄空间。低维瓶颈里的非线性可能丢掉信息：例如标量 −1 与 −2 经 ReLU 都变成 0，无法从输出恢复差异。这是数学直觉，不是对真实高维数据流形的完整证明。MobileNetV2。

“线性瓶颈”不意味着整个块没有非线性，而是窄输出投影后不再加同样的截断。shortcut 也只在步幅、通道等形状条件允许时使用。复用 LAB03 的 $1\times1$ 和残差模块时，应保持这些接口明确，不能仅凭图上画一条跳线就默认可相加。

3. 少算乘法，为什么仍可能更慢？

查看矢量图

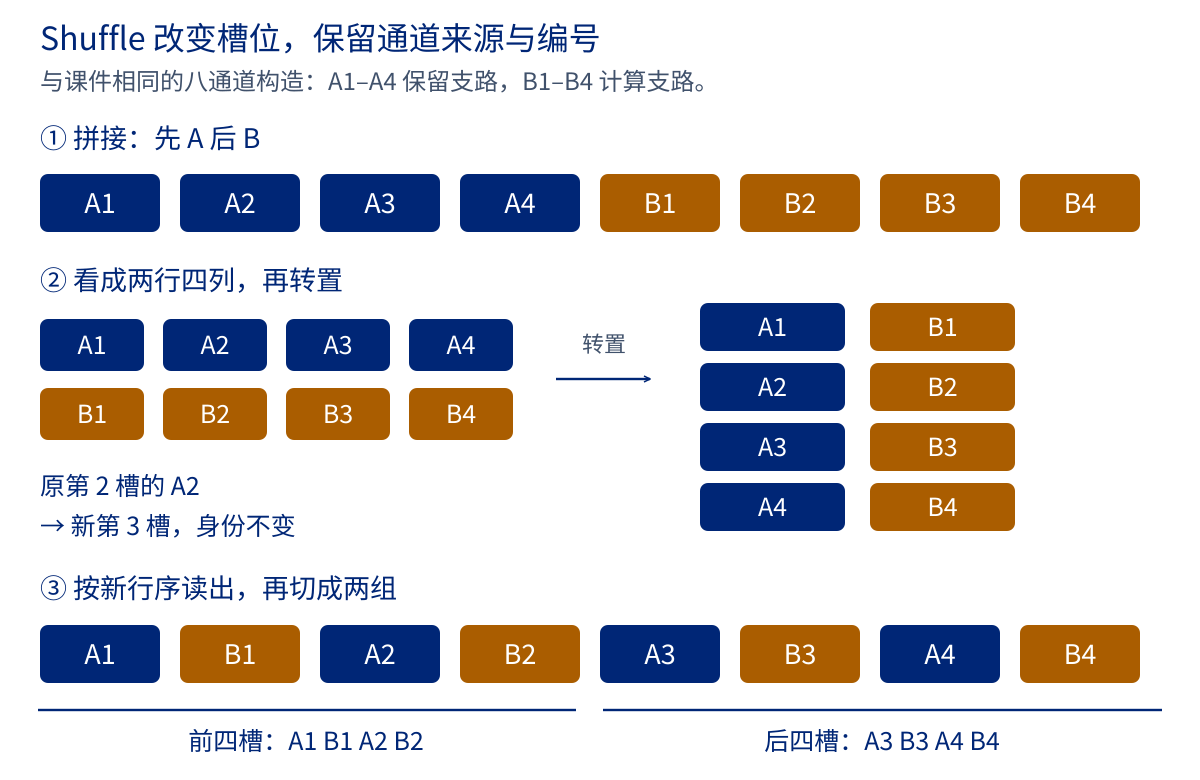

先追踪 A2。 拼接后它在第 2 槽，重排后在第 3 槽；编号与来源不变，改变的是位置。再写出下一次等分前四槽和后四槽各能接触哪些来源。

这张图解释 channel shuffle 的排列，不使用分类结果：两行分别对应支路 A、B，将 2×4 排列转置为 4×2，再按行读出。下面的吞吐表研究另一个问题——通道比例与执行效率；它不是直接测量这次排列带来多少提速。

FLOPs 或乘加次数（multiply–accumulate count）统计算术工作，设备还要读取权重、搬运激活、调度算子与同步。分支很多的网络可能把运算切碎；小算子可能无法填满硬件；逐元素算子虽然 MAC 很少，仍需读写大量数据。ShuffleNetV2 将这些因素带回网络设计。ShuffleNetV2原文。

下表保留 arXiv:1807.11164v1（2018-07-30）Sec.2、Table 1 的 GPU ×1 列：GTX 1080 Ti、cuDNN 7.0，输入空间为 $56\times56$，十个重复双 $1\times1$ 卷积块。指标为 batches/s，属于论文报告的算子微基准。Table 1 没有单独重述 batch size，因此不把 Figure 1 的 batch=8 无条件补成该表元数据；也不换算单图延迟。它与主讲采用的 ARM 列是不同设备的结果，分别读表。Table 1 版本入口。

这些近似匹配算术量的配置仍有速度差异，足以反驳“只看 FLOPs 就能确定实际速度”。它没有告诉我们在当前硬件上同样会快多少。

同一张原表，不同设备列。 主讲选用 Table 1 的 ARM ×1 列：Snapdragon 810、单线程、Neon 实现，四个通道比例对应 76.2、72.9、69.1、57.6 images/s；本节上表保留 GPU ×1 列的 batches/s。两组数字的单位、设备和通道规模不同，不直接横比，也不把它们改称延迟。

术语核对：MAC 的两种词义。 ShuffleNetV2 原文的 MAC 是 memory access cost（内存访问成本）；本课 LAB11 的 conv/linear MAC 是 multiply–accumulate count（卷积／线性的乘加次数）。前者描述访存，后者记算术账，不能互换。原文 Sec.2 与 Table 1。

4. 实际计时到底量了什么？

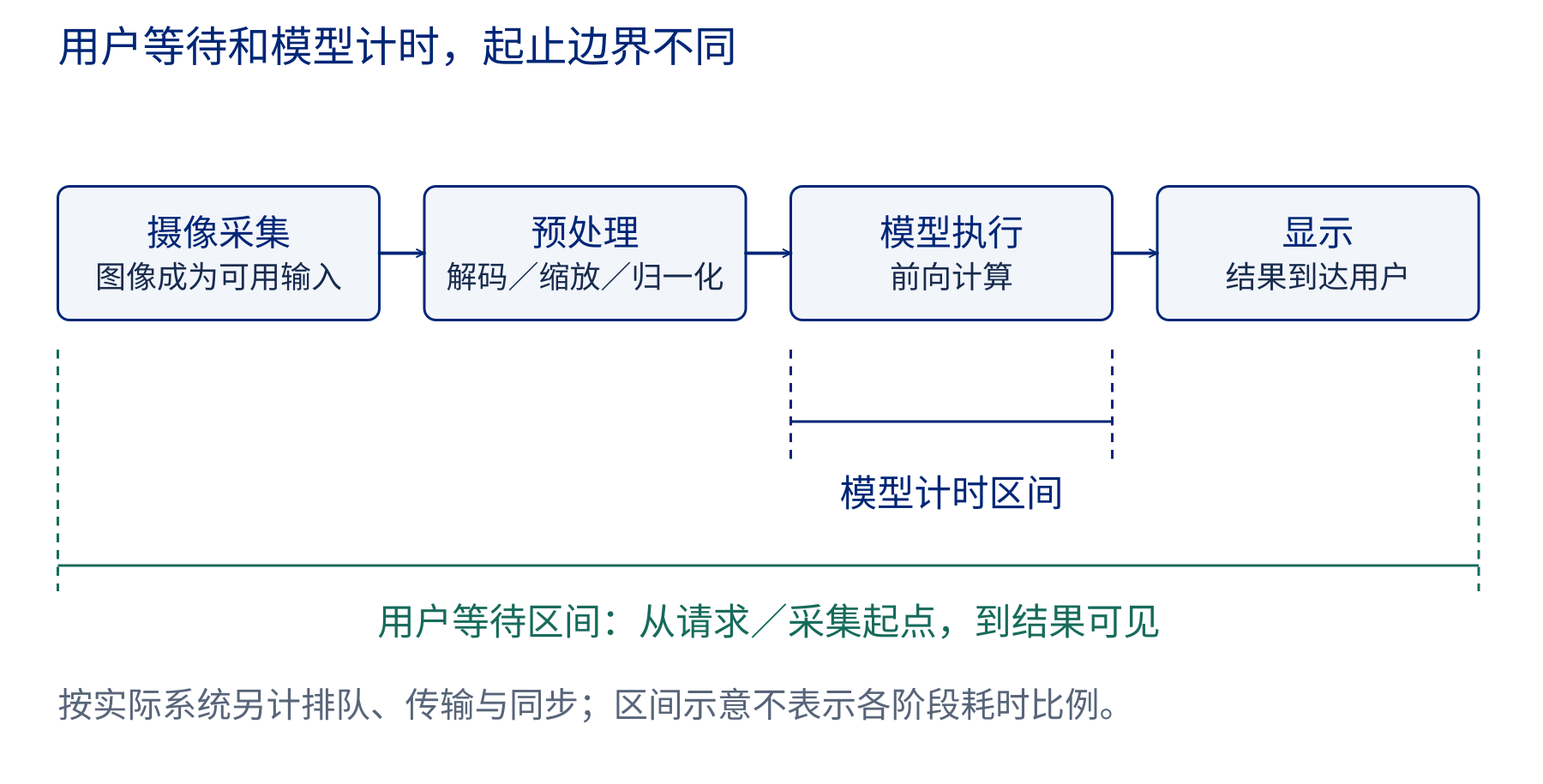

情境插画用于辨认摄像、计算与显示设备；下面的区间图不含测量值，长度也不代表耗时比例。

先看什么。 把模型计时的两个端点圈出来，再指出用户从哪里开始等、到哪里才得到可见结果。

改变一个条件。 若只把模型执行部分缩短，而采集、排队和显示不变，整段等待会同比缩短吗？先用区间解释，不猜具体毫秒数。

查看清晰矢量图

计时前写明输入 shape、batch、dtype、线程、设备、后端、warmup 次数、重复次数及同步方式。异步设备若不等待操作完成，计到的可能是提交任务时间。报告 median 与 p95 时保留重复记录，不仅写一个最小值。参数、MAC、峰值激活、延迟、能耗分别回答不同问题；没有能耗仪或可信计量就不画 J/image。

还要分开预处理、模型推理与端到端响应。用户等待包含采集、排队、传输、预处理、推理和显示，任何一段都可能成为瓶颈。本讲 LAB 10 使用实际可用设备测量并记录环境；即便在 CPU 上顺利运行，也不能改名为移动端实测。延迟分布用于比较当前条件，不是模型永久属性。

5. MobileNetV4：在指定设备上选择卷积块

MobileNetV4 的 Universal Inverted Bottleneck（UIB）把可选的空间 depthwise 操作放在通道扩展之前或扩展之后，再用 pointwise 投影回输出通道；搜索空间据此表达多种卷积块。它沿用本课空间混合与通道混合的语言。哪些组合值得用，仍取决于设备、算子实现和训练条件。MobileNetV4，ECCV 2024。

论文在指定硬件上分别报告模块与整网成本。本课未重测其设备结果。百分比必须先交代分母：某个新增模块的延迟减少比例，不等于整网或用户响应同样减少。原稿涉及 MHSA/MQA 的具体比较与数值保留在 完整历史记录，完整 Attention 机制暂存 第五讲材料。

设备约束给出成本目标后，还要确定可选网络的规模范围；这一步定义搜索能选择什么。

6. 深、宽、分辨率：先明确可用的规模旋钮

加深网络会增加串行层数；加宽会增加通道混合与激活；提高输入分辨率会扩大空间计算。三者对计算、内存和表示能力的影响不同，不能用参数量一项替代全部成本。

EfficientNet 的 compound scaling 在给定放大预算时协调深度、宽度和输入分辨率；搜索 baseline 与随后放大规模是不同步骤。EfficientNet，ICML 2019。论文经验告诉我们应比较协同扩展，而不是只把某个轴不断拉长；它不保证每台设备具有相同最优比例。

到这里，结构候选与设备目标都已明确。下一问是怎样训练、评价并选择候选：搜索算法处在这套人为定义的协议之内。

7. NAS 自动选择之前，人已经选择了什么？

一层循环给定结构 $m$ 训练参数；外层提出结构，再依据验证表现与设备成本选择下个候选。MnasNet 的软目标同时评价准确率 $ACC(m)$ 与目标设备实测延迟 $LAT(m)$：

$$R(m)=ACC(m)\left[\frac{LAT(m)}{T}\right]^{w},\qquad w=\begin{cases}\alpha,&LAT(m)\leq T,\\ \beta,&LAT(m)>T.\end{cases}$$

$T$ 是目标延迟，$\alpha,\beta$ 是人为设定的折衷强度。原文主要实验取 $\alpha=\beta=-0.07$：超出 $T$ 的候选仍有连续的 reward，不会被自动剔除。其经验依据是延迟翻倍时，约 5% 的相对准确率增益可相抵；令 $1.05\times2^\beta=1$ 得 $\beta=-\log(1.05)/\log2\approx-0.0704$。这是作者选择折衷权重的经验规则，不是所有设备与任务的定律。

在一段固定 $w$ 的区间内，$d\log R=d\log ACC+w\,d\log LAT$，说明目标比较相对变化。把它直接改成“只有 $LAT\leq T$ 才合格”会变成另一个硬约束协议。MnasNet，Sec.3、式2–3。

搜索空间、训练代理、验证划分、设备目标、搜索预算仍由研究者定义。随机搜索是有意义的基线：在相同候选空间与试验次数下，复杂策略是否真的找到更好的配置？ProxylessNAS 追问代理任务与目标执行条件的错位，MobileNetV3 体现自动搜索与人工调整可以协作；都不意味着目标一写出，人就退出研究。ProxylessNAS、MobileNetV3。返回 搜索中的两层循环。

8. OFA：部署前选网，当前输入仍执行固定子网

OFA 训练可裁出不同深度、宽度、核与分辨率子网的共享权重网络，再按部署条件选择配置。Once-for-All，ICLR 2020。

如果为手机选好子网后每张图都用它，这仍是部署阶段选型。共享权重下候选排序能否代表独立训练结果，也是需要检查的假设。不能看到“子网”就把 OFA 称为逐样本早退。返回 部署选网。

部署前已经确定的一套网络仍把所有输入送到相同深度。下一节保持任务不变，只问本次输入能否提前给出足够可靠的答案：决策时点从部署前移到了本次前向执行中。

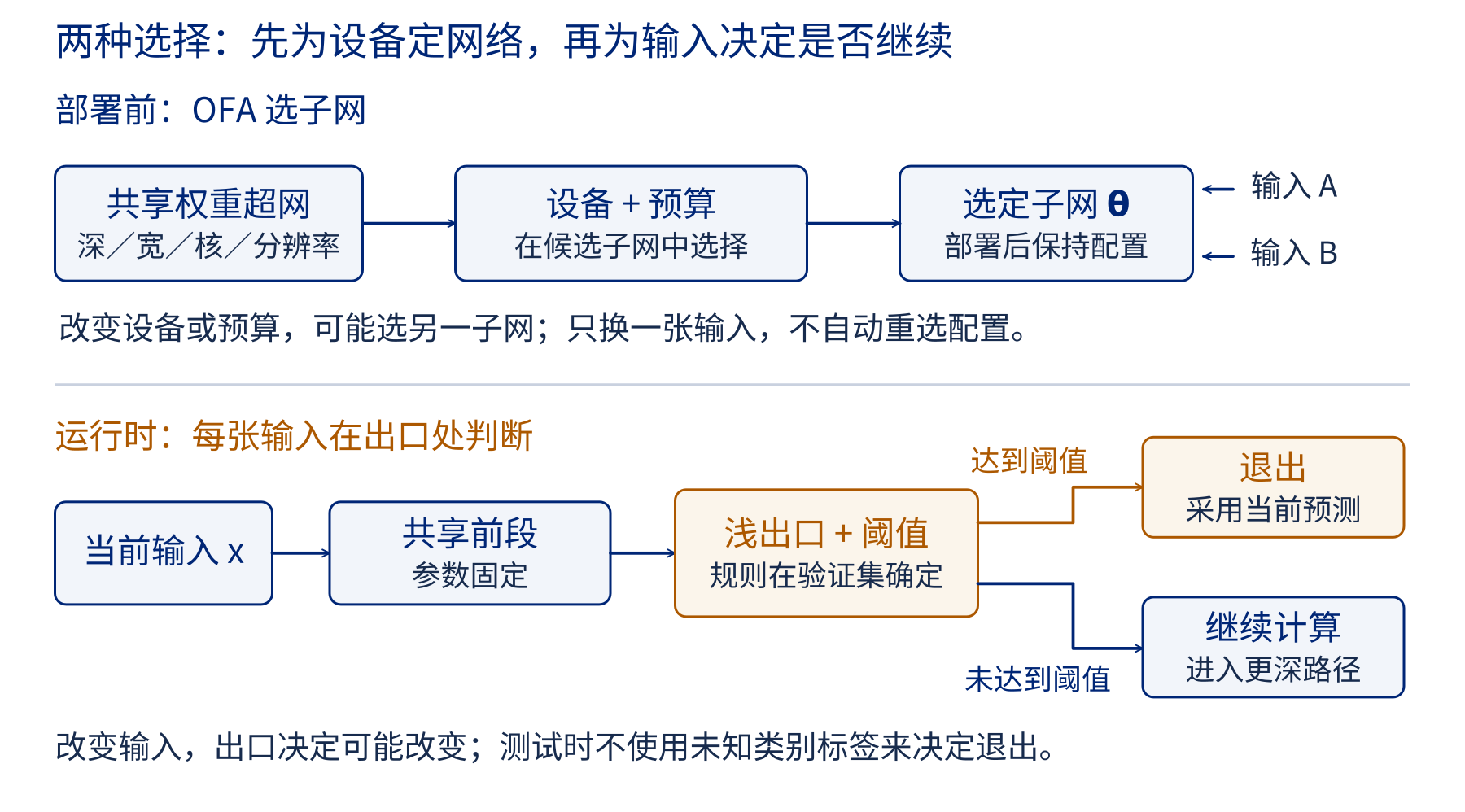

先看什么。 对照两行的决策时点：上行先选网络再接收输入，下行在本次前向过程中判断出口。

改变一个条件。 先只换设备，再只换输入。分别指出图中哪一个选择可能改变、哪一项保持固定。

查看清晰矢量图

9. 逐输入早退需要谁来承担错停风险？

多出口网络让中间表示也接分类头，再按规则决定停止或继续。例如用浅出口最大类别概率与阈值比较；阈值由验证集确定，在线判断不读取类别答案。MSDNet 是多出口研究的一个例子，本课的保存实验则使用下面这台独立 digits 模型。

先让最简单的基线参加比较

先看后两行。 动态规则在准确率相同的情况下多算了什么？请先用 LAB11 的三条路径账本解释，再谈是否值得换一种停止分数。

这次 357/360 张图早退，14 张被错停，其中 6 张若继续深出口会答对。验证选择使用“相对全深最多下降 1 个百分点”，测试却下降 1.39 个百分点；选择条件没有变成测试保证。负结果限定于这个模型、规则和成本口径，不能推成动态计算普遍无用。

实验先算出两只出口，再离线选择，因此只支持准确率与乘加账本的比较，没有真实跳过尾部的延迟证据。实际加速还需实现跳过、计入出口头、门控及调度。anytime 的“随时中断时交付当前预测”与 budgeted batch 的“分配整批预算”是不同协议，需分别说明。

LAB11：阈值、错停与完整保存结果 · 返回主讲：简单基线的比较

10. 计算省下之后，还要检查哪一层？

一个精确但完全构造的调度例：三张图固定执行各 10 ms，总计 30 ms；按需执行为 4、8、10 ms，总工作 22 ms；再计门控与分组重排共 9 ms，总计 31 ms。它证明“少做算术”不逻辑蕴含“更短响应”，不报告任何真实硬件。真正执行还要检查并行、等待和尾延迟，不能把这个串行加法模型当完整调度器。

2021 年的动态网络综述归纳按实例、空间及时间改变计算的研究；这是综述公开时间，不是动态网络概念出生年份。本课只展开与图像识别相关的实例与空间部分。条件化参数可能随输入改变，却不必在测试时执行梯度更新。动态网络综述。

从这些成本检查出发，下面继续区分三种动作：调用哪些参数路径、同一参数执行几轮、是否根据当前输入更新参数。它们分别提出新的额外成本与验证条件。

教师示范：把早退写成可失败的研究判断

下面是一份设计示例，不是新完成的实验。它承接既有早退结果，但是否成立要靠新实现和新测量决定。

教师示例与空白研究卡 · 返回主讲：教师的早退研究示例。

11. 选支路与重复同一块，改变的不是同一个对象

MoE：路径身份由当前输入决定

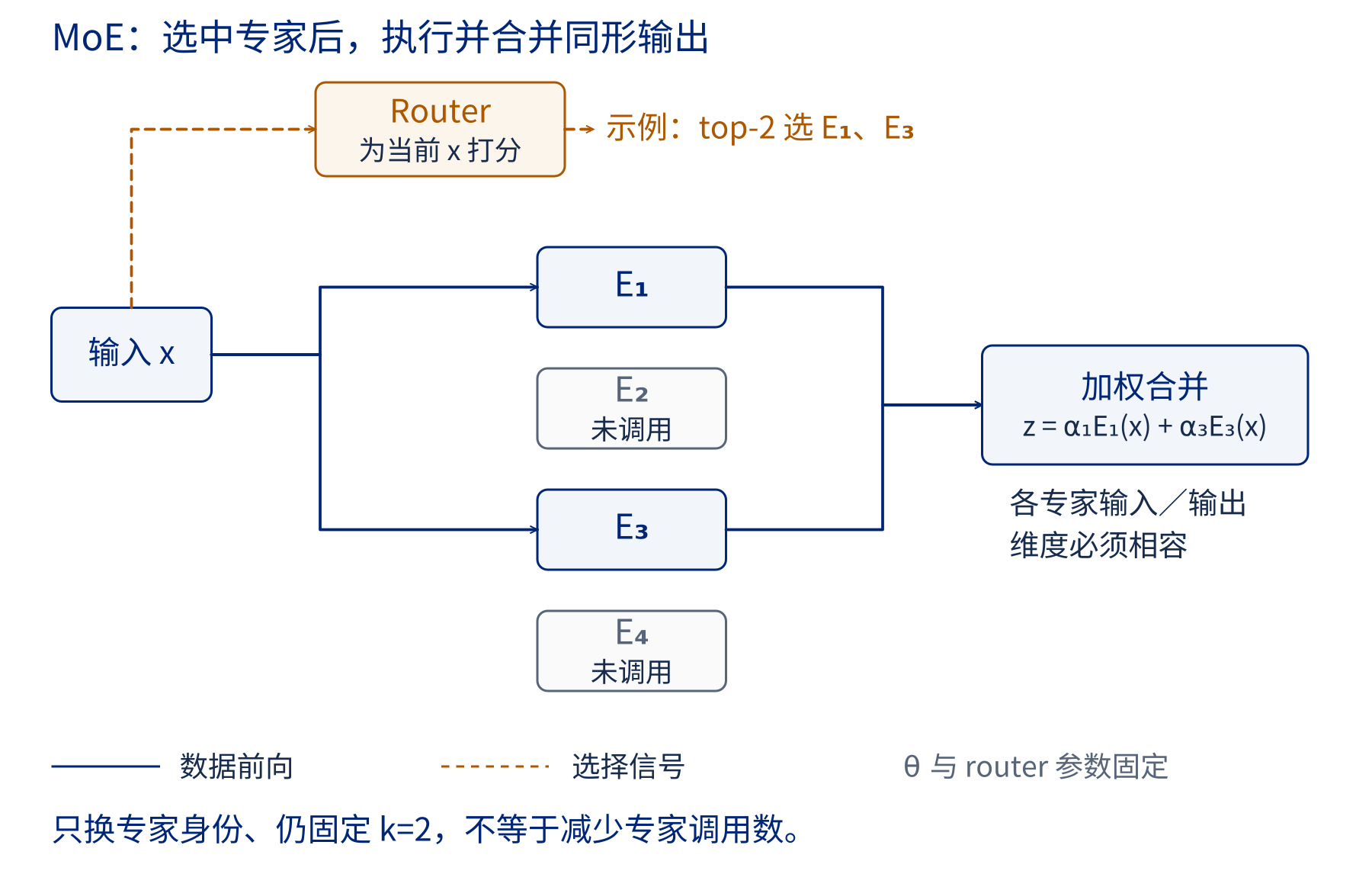

先看什么。 先按虚线找到本次选中的编号，再沿实线数清实际调用的专家；专家的输出维度必须允许加权相加。

改变一个条件。 把选中集合从 {1,3} 换成 {2,4}，仍令 k=2。路径身份变了吗？专家调用数是否必然减少？

查看清晰矢量图

早退选择停止深度；稀疏专家层选择调用哪些专家。同一维度的表示被 router 打分后，仅送往少数专家，各专家返回同形结果，最后加权合并。未选专家可以不执行。课堂的四专家 top-2 图是精确构造，用于核对“选中→调用→合并”；它不是训练得到的语义专家证据。稀疏 MoE §2

在这样的固定 top-2 图中，输入 A 和 B 可以调用不同专家，却仍然各调用两个。所谓动态先表现在路径身份上，不能立刻推成每个输入拥有不同 MAC。V-MoE 将路由落在视觉 patch 的表示上；其归一化与 top-k 次序还与本课堂构造不同。关于 patch、容量和路由损失的细节留后续材料，不作为理解这张通用图的前置。V-MoE §2

返回主讲：稀疏专家

MoE 的解释层：router 梯度与负载平衡

**router 的分数从哪里学来？**它也有参数。先看本课无噪声的 top-2 构造：对输入表示 $x$，router 产生分数 $s=xW_g$；选中集合 $S$ 中的两个分数再做 softmax，得到连续合并权重。若专家参数记为 $\theta_i$，则

$\alpha_i=\frac{\exp s_i}{\sum_{j\in S}\exp s_j}\;(i\in S),\qquad z=\sum_{i\in S}\alpha_iE_i(x;\theta_i).$

训练时把 $z$ 接分类头，与类别标签计算任务损失 $\mathcal L$。损失能沿两条路径反馈：经专家输出到被调用专家的 $\theta_i$；经连续权重 $\alpha_i$ 到 router 的 $W_g$。这里只在选中集合暂时不变的局部区域求导，并不对“选中了哪个编号”假装做连续求导。令 $q=\partial\mathcal L/\partial z$，按链式法则可得

$\frac{\partial\mathcal L}{\partial s_j}=\alpha_j\,q^\top(E_j-z),\qquad j\in S.$

这是课堂机制的局部推导：当两个专家给出的结果影响损失不同时，合并权重提供调整打分的方向；它不保证每一步梯度都非零。该样本未调用的专家不从这条任务路径得到直接反馈。分数跨过 top-2 边界时，专家身份可能跳变。若只保留一个分数再做 softmax，所选权重恒为 1，这条局部梯度就消失；这只说明本处归一化方式的边界，不能据此说所有 top-1 方法都无法训练。原文 §2.1 对 $k>1$ 的门控梯度作了说明，训练门控还加入可学习尺度的噪声；本课简图没有复现该噪声机制。稀疏 MoE §2.1

任务损失之外，还要检查谁一直没有被用到。 输入若集中到少数专家，会使训练机会和设备负载失衡。原文区分两种量：importance 是一个 batch 内各专家合并权重的总和；load 关心各专家收到的样本数。权重总和接近不代表派发数量接近，因此它分别加入 importance 与 load 的平衡项；离散计数无法直接提供普通梯度，load 项使用噪声门控下的平滑概率估计。这是该论文的训练办法，不能概括为所有 MoE 的统一配方。推理时使用学到的固定参数为当前输入选支路，并不现场重新训练 router。稀疏 MoE §4 与附录 A

返回主讲：MoE 训练反馈

Loop：共享参数，重复更新状态

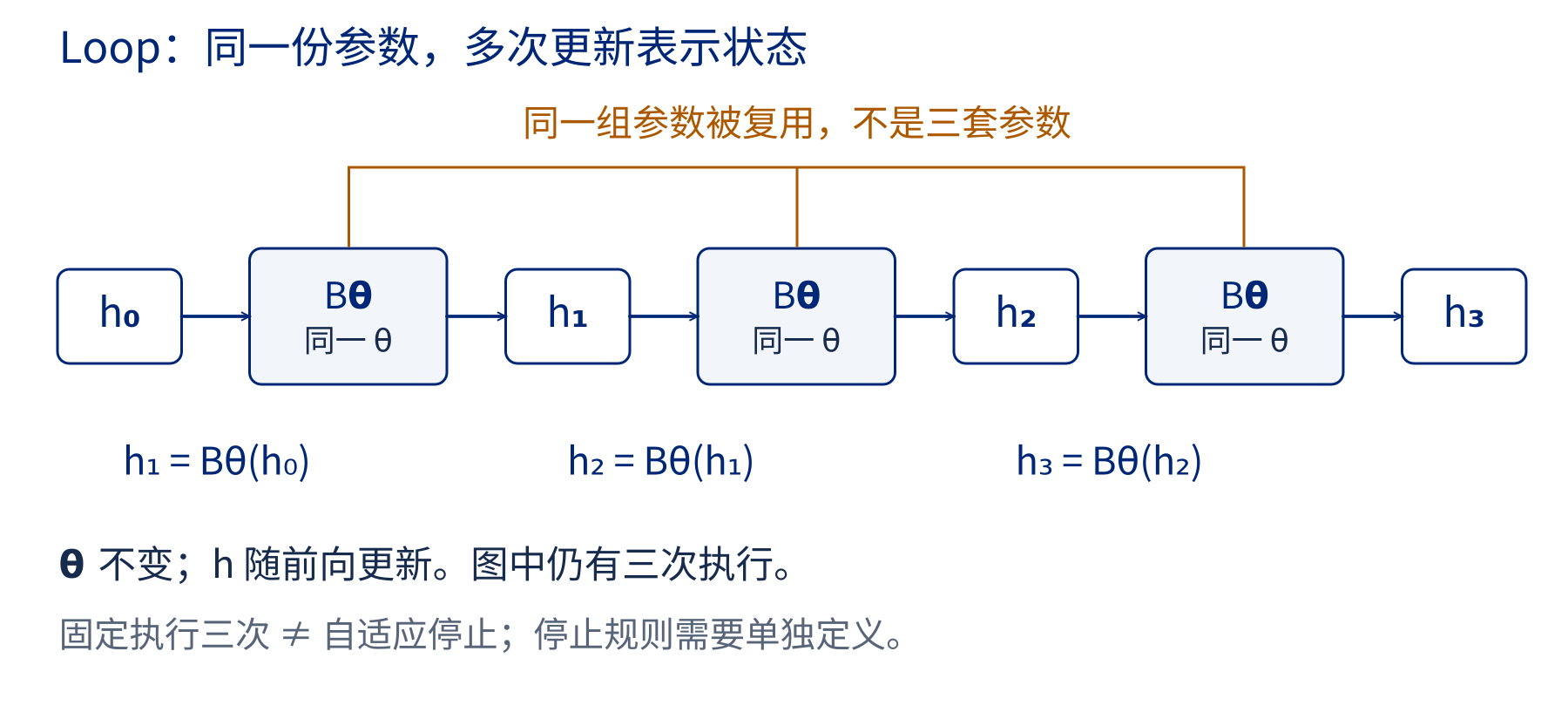

先看什么。 在三个 Bθ 框上确认 θ 是同一份，再沿 h₀→h₁→h₂→h₃ 数执行次数。

改变一个条件。 把固定三轮改为固定五轮，参数份数和执行次数各怎样变化？若希望按输入停止，还缺哪项规则？

查看清晰矢量图

另一种选择是不换参数，重复调用同一块：h1=Bθ(h0)、h2=Bθ(h1)、h3=Bθ(h2)。θ 是同一份，h 是三次前向产生的不同状态。把这三个框折成一个循环箭头，不会使三次运算消失。若固定循环三次，每个输入仍是三次；自适应停止需要额外规则。Huginn 是近期共享深度的语言模型例子，借用它的架构思想不等于获得视觉分类实测结论。Huginn 架构 §3

因此，设计对照时可以先用简单问题拆分解释：固定相同展开次数，比较共享与非共享参数；固定同一组共享参数，再改变执行轮数。二者不是同一次单变量比较，更不能把性能差异全部归因于“多思考了一会儿”。

返回主讲：共享参数重复计算

12. 现场学习还需要一个反馈闭环

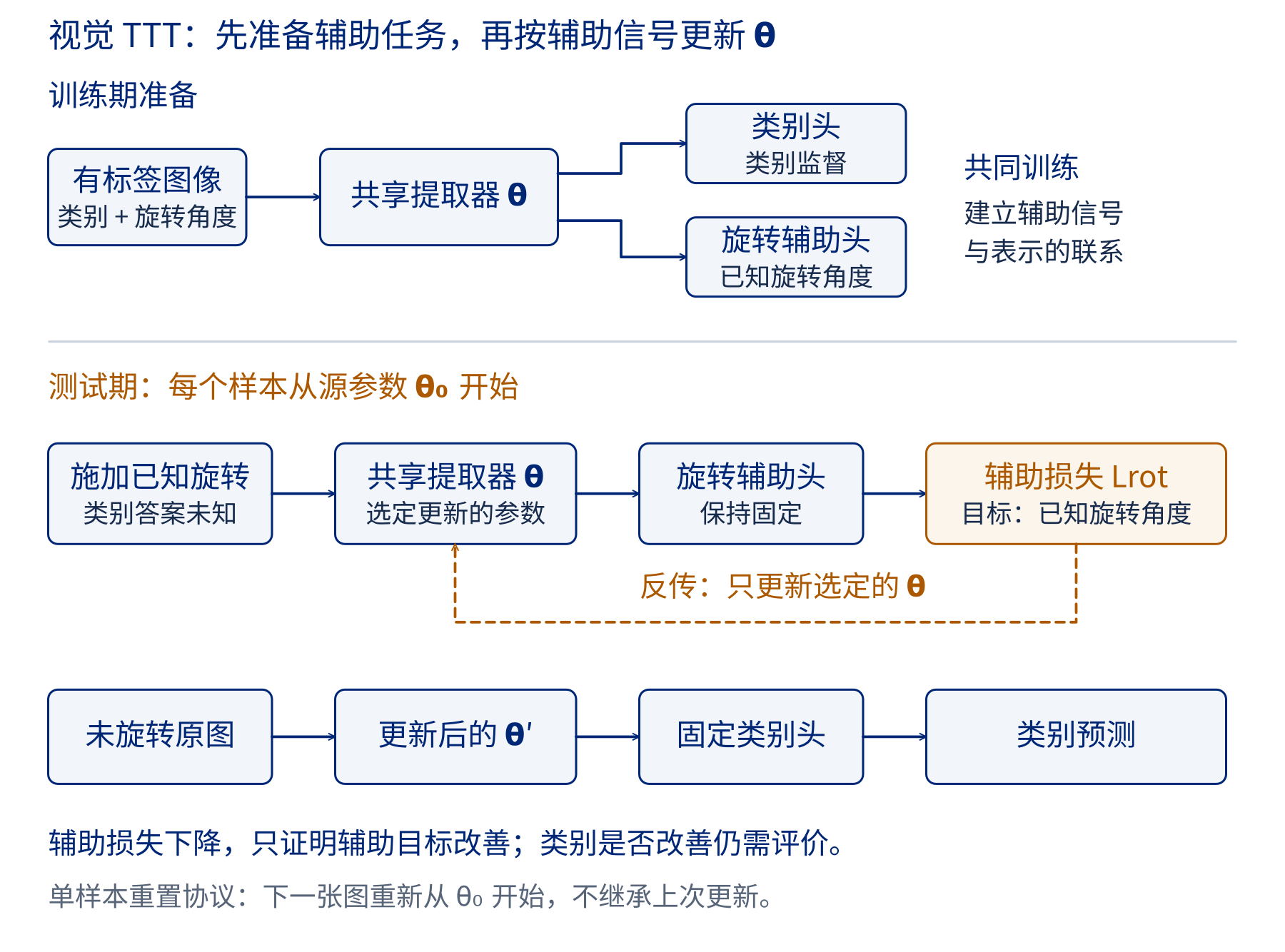

先看什么。 先看上方的训练期准备，再沿下方虚线找到测试时真正被更新的 θ；两只头保持固定。

改变一个条件。 若省去训练期的辅助任务准备，只给任意分类器临时加一个旋转头，图中哪条已建立的关系不再成立？

查看清晰矢量图

重复前向不必更新权重。原始视觉 TTT 则在训练期准备一个 Y 形模型：共享提取器接类别头和旋转辅助头；类别标签训练主任务，已知的旋转操作训练辅助任务。测试时类别答案不可见，但施加的旋转角度可知，于是标准协议只根据旋转损失更新共享提取器，固定两只头，再对原图分类。原始 TTT §2

这与“拿任意分类器临时装上一个旋转头”有本质差别：共享表示和辅助任务的关系在训练时已经建立。主讲采用单样本重置协议，避免暗中继承上张图的更新。评价还要同时计算更新成本、随后分类前向，以及类别是否改善。辅助损失下降只能证明代理目标改善；若目标线索与类别没有帮助，冻结源模型就可能是更合理的选择。

现在可以回收全讲的变化对象：早退改执行深度，MoE 改被调用参数的路径，Loop 改状态和重复次数，原始视觉 TTT 改选定参数。前三者的通用推理图不需要参数梯度更新；TTT 的图包含反向传播。它们可以组合，但组合之后更需要知道哪个环节解释了结果。

返回主讲：视觉 TTT

研究选读：相似名称，可能在更新不同对象

TTT layers（2024）在序列层内部用小模型权重充当 hidden state，用学习步骤更新这份状态；它与上述分类适应不是同一问题设置。TTT layers §2.1 In-Place TTT（2026）进一步研究 fast weights 放在哪里、目标怎样服务下一词预测。In-Place TTT DeepLoop（2026）检查共享参数被反复访问时的训练稳定性和缩放。DeepLoop v2 这些工作只说明设计问题仍在推进，不为本课程的构造图提供未经运行的性能保证。

用四句话收束本册。 固定一个识别任务，写出：我允许改变的对象是____；与基线比较；期待改善指标；若出现____结果，就撤回或修改判断。

可以先用本册已有图回答：MoE 的选中专家、Loop 的中间状态和 TTT 的选定参数，哪一个需要在测试时求参数梯度？请以图中的连线与更新位置为依据。

选读去向：第五讲的图像 token 路径

DynamicViT 与 MoNE 的完整 token 机制、原论文数值与条件保存在 第五讲暂存 / 动态研究参考。它们不作为第二讲主线的 Attention 前置。

关键边界仍保留：给定固定保留比例时，动态的可能是哪些 token，而非每张图的 token 数；论文吞吐、单请求延迟和精确教学构造不能互相替代。v16 完整归档。
